กระบวนการปูทางแบบสลิปฟอร์ม

(ในภูมิภาคเอเชียตะวันออกเฉียงใต้)

ข้อมูลจำเพาะ:

* :หากต้องการความกว้างการปูพื้นฐานให้เลือก 2,500 มม. หรือ 3,500 มม. และสามารถเพิ่มความกว้างการปูได้ทุกๆ 250 มม. หรือ 300 มม.

ได้รับการปรับแต่งโดยลูกค้าตามความต้องการในการก่อสร้างจริง

**:ตัวเลือก 1 -- QSB6.7-C220-30, Cummins, 163 กิโลวัตต์/2200 รอบต่อนาที;

ตัวเลือก2--TAD850VE, Volvo160kW/2200rpm

***:ตัวเลือก -QSB6.7-C260-30, คัมมินส์, 194 กิโลวัตต์/2200 รอบต่อนาที

ข้อมูลและข้อมูลจำเพาะทั้งหมดถูกต้อง ณ เวลาที่พิมพ์และอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

คุณสมบัติ

一,ลักษณะการทำงาน:

เอเอชที4000/6000เครื่องปูคอนกรีตรุ่น /8500/7500S ได้รับการออกแบบมาพร้อมระบบขับเคลื่อนไฮดรอลิกเต็มรูปแบบ การควบคุมคอมพิวเตอร์รวมศูนย์พร้อมการตรวจสอบแบบเรียลไทม์และความสามารถในการวินิจฉัยตนเอง และระบบปรับระดับและการติดตามอัตโนมัติ

● ภาพรวม

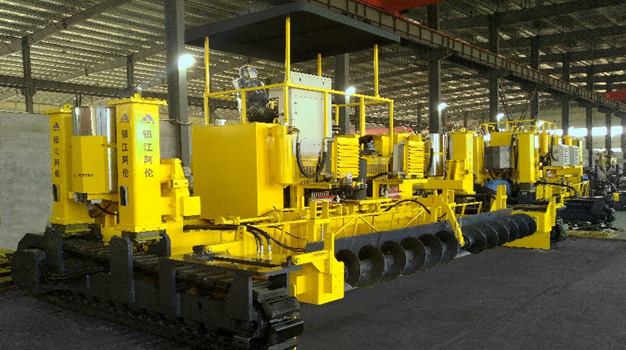

เครื่องจักรมาตรฐานสูงที่ล้ำสมัย สร้างสรรค์ และใช้งานได้จริงนี้ ถือเป็นอุปกรณ์มืออาชีพที่สำคัญในการก่อสร้างถนนคอนกรีต จัตุรัส และทางเท้าสนามบิน

●การปูทางคอนกรีตแบบสลิปฟอร์มที่มีความยืดหยุ่นสูง

เครื่องปูพื้นคอนกรีตแบบใบลื่นสามารถปูพื้นคอนกรีตมาตรฐานได้อย่างแม่นยำด้วยความกว้างตั้งแต่ 3.0 ม. ถึง 8.5 ม. และมีความหนาถึง 450 มม.

●กลไกการอัดคอนกรีต

เครื่องปูพื้นติดตั้งระบบขับเคลื่อนด้วยเครื่องสั่นไฮดรอลิก การทำงานพร้อมกันของการกระจาย การขูด การสั่น การอัด และการอัดรีดในขณะปูชั้นรองรับและทางเท้าคอนกรีต

●ระบบการจัดการเครื่องยนต์ที่มีประสิทธิภาพ

การตั้งค่าโหมด ECO จะปรับกำลังเครื่องยนต์โดยอัตโนมัติตามข้อกำหนดด้านประสิทธิภาพในปัจจุบัน เพื่อให้แน่ใจว่าน้ำมันดีเซลจะประหยัดเชื้อเพลิงและมีเสียงรบกวนต่ำ เทคโนโลยีเครื่องยนต์ประสิทธิภาพสูงที่ล้ำสมัย (กำลังสูงสุด 210 กิโลวัตต์/290 แรงม้า) ตรงตามมาตรฐานการปล่อยมลพิษ EC Stage IIIA

●หลักสรีรศาสตร์และการจัดการที่สมบูรณ์แบบ

แพลตฟอร์มสำหรับผู้ปฏิบัติงานที่ออกแบบตามหลักสรีรศาสตร์พร้อมแนวคิดการทำงานที่เป็นมิตรกับผู้ใช้และการมองเห็นที่ยอดเยี่ยมทำให้ผู้ปฏิบัติงานทำงานได้ง่ายขึ้น ระบบขับเคลื่อนอิสระแบบไฮดรอลิกเต็มรูปแบบ จอแสดงผลไมโครคอมพิวเตอร์และฟังก์ชันการวินิจฉัยตนเอง การออกแบบตามหลักสรีรศาสตร์พร้อมระบบควบคุมอัจฉริยะเพื่อการทำงานที่สะดวกสบายและง่ายดาย

●การออกแบบเครื่องจักรที่ทนทานaและแม่พิมพ์ปูถนนที่ทนทาน

การออกแบบที่แข็งแกร่งของเครื่องรับประกันการปูคอนกรีตที่สม่ำเสมอและให้ผลผลิตสูง และผลการปูที่แม่นยำแม้ในสภาพพื้นที่ที่ยากลำบาก เครื่องปูคอนกรีตนี้เข้ากันได้กับแม่พิมพ์ปูคอนกรีตซีรีส์ 8.5 ม. ซีรีส์ 3.0 ม. ถึง 8.5 ม. มาพร้อมกับพื้นรองเท้าแบบกันสึกมาตรฐาน และสามารถติดตั้งโปรไฟล์มงกุฎเสริมได้

●ระบบพวงมาลัยและขับเคลื่อนความแม่นยำสูง

ระบบปรับระดับและติดตามอัตโนมัติเพื่อให้แน่ใจว่าการปูทางจะเรียบ ตรง และนุ่มนวลเมื่อเข้าโค้ง ระบบควบคุมอัจฉริยะและระบบบังคับเลี้ยวแบบป้องกันการลื่นไถลทำให้การทำงานราบรื่นอย่างยิ่งและรับประกันความตรงที่แม่นยำของการปูทางคอนกรีต

●การออกแบบเครื่องจักรแบบโมดูลาร์อย่างสมบูรณ์

การออกแบบเครื่องจักรแบบโมดูลาร์ช่วยให้ปรับเปลี่ยนและอัปเกรดตัวเลือกใหม่ ๆ ได้อย่างยืดหยุ่นตามความต้องการของผู้ใช้ ขนาดกะทัดรัดและข้อกำหนดในการติดตั้งเพิ่มเติมขั้นต่ำทำให้สามารถโหลดเครื่องปูพื้นได้ง่ายและประหยัดค่าใช้จ่ายในการขนส่ง ทั้งนี้ ขึ้นอยู่กับการกำหนดค่า ตัวแทรกเดือยหรือคานแกว่งและตัวทำให้เรียบพิเศษสามารถติดตั้งกับเครื่องจักรได้ระหว่างการขนส่ง

คุณสมบัติ (9)

เครื่องยนต์

เครื่องยนต์ระบายความร้อนด้วยน้ำ Volvo/Cummins ทรงพลัง สำรองแรงบิดสูง สิ้นเปลืองเชื้อเพลิงน้อย ปล่อยมลพิษสอดคล้องกับสภาพแวดล้อมของยุโรป

อุปกรณ์สั่นสะเทือน ความถี่สูงมาก สั่นสะเทือนแรง ความหนาแน่นสูงของพื้นด้านบน

ระบบปรับระดับอัตโนมัติ ระบบปรับระดับและการติดตามอัตโนมัติช่วยให้พื้นผิวปูถนนเรียบเสมอกันและถนนตรง

แผ่นขูด

กระบอกสูบไฮดรอลิก 2 ตัวเพื่อควบคุมปริมาณคอนกรีตที่เข้าสู่เทมเพลตการขึ้นรูป ซึ่งสามารถเคลื่อนขึ้นและลงได้ทั้งหมดหรือขึ้นและลงอย่างอิสระทั้งทางซ้ายหรือขวา

ระบบการเดินทาง

ระบบขับเคลื่อนไฮดรอลิกสองตัวและระบบควบคุมไมโครคอมพิวเตอร์ช่วยให้ควบคุมความเร็วได้คงที่ เคลื่อนที่เป็นเส้นตรงได้ถูกต้อง และบังคับเลี้ยวได้อย่างนุ่มนวลเมื่อเข้าโค้ง

สมบูรณ์แบบการยศาสตร์ออกแบบ และ การดำเนินการ แนวคิด

แพลตฟอร์มของผู้ปฏิบัติงานที่ออกแบบตามหลักสรีรศาสตร์พร้อมแนวคิดการทำงานที่เป็นมิตรกับผู้ใช้และทัศนวิสัยที่ยอดเยี่ยมทำให้การทำงานของผู้ปฏิบัติงานง่ายขึ้น

.

การหล่อลื่นแบบรวมศูนย์

การหล่อลื่นแบบรวมศูนย์จะเติมชิ้นส่วนอุณหภูมิสูงและพลังงานโดยอัตโนมัติ ช่วยยืดระยะเวลาการสึกหรอได้อย่างมีประสิทธิภาพ และปรับปรุงความน่าเชื่อถือของแทมเปอร์และฟีดอย่างมาก

อุปกรณ์มาตรฐานหรืออุปกรณ์เสริม

1. เครื่องสั่นไฮโดรลิก

เครื่องปูพื้นมาพร้อมกับการเชื่อมต่อไฮดรอลิก 14 จุดเพื่อจ่ายพลังงานให้กับเครื่องสั่นไฮดรอลิก (มีให้เลือกใช้ตามต้องการ 9 หรือ 24 จุด)

2. ตัวแทรกแถบด้านข้างแบบแยก

เครื่องสอดแท่งผูกด้านข้างที่ติดตั้งไว้ทั้งสองด้านจะสอดแท่งผูกโดยอัตโนมัติเพื่อปูผิวทางข้างเคียง

3. ตัวสอดแท่งยึดตามยาว (เฉพาะสำหรับ AHT8500/ SF7500S)

เหล็กยึดตามยาวจะถูกใส่เข้าไปโดยอัตโนมัติเพื่อป้องกันไม่ให้แผ่นพื้นแตกออกจากกันที่ข้อต่อตามยาว

4.ตัวเลือกความนุ่มนวลพิเศษ

พื้นผิวเรียบเนียนเป็นพิเศษที่ทำจากวัสดุคุณภาพสูง ช่วยให้มั่นใจได้ถึงคุณภาพพื้นผิวที่สมบูรณ์แบบ

5. อุปกรณ์เสริมสำหรับแทรกลำแสงสั่น (เฉพาะสำหรับ AHT7500S)

คานแกว่งรับน้ำหนักที่ขับเคลื่อนด้วยนอกรีตพร้อมฟังก์ชันยกอัตโนมัติเมื่อเครื่องหยุดช่วยขจัดสิ่งผิดปกติใดๆ บนพื้นทางคอนกรีต

6. ตัวแทรก DBI เสริม (เฉพาะสำหรับ AHT7500S)

เครื่องใส่เดือยยึดแบบขยาย (DBI) ติดตั้งอยู่บนโครงเครื่อง (สำหรับ AHT7500S เท่านั้น) มีฟังก์ชันใส่อัตโนมัติเสริมที่สามารถใส่เดือยยึดเข้าในตำแหน่งที่แน่นอนได้

ข้อดีของเครื่องปูพื้นแบบ Slipform รุ่น AHT4000/6000/8500/7500S

1. การจัดการเครื่องยนต์ในโหมด Eco ที่ได้รับการเพิ่มประสิทธิภาพ

โหมด ECO สามารถปรับกำลังเครื่องยนต์โดยอัตโนมัติตามความต้องการด้านประสิทธิภาพ เพื่อรับประกันประสิทธิภาพเครื่องยนต์ที่เหมาะสม การใช้น้ำมันดีเซลอย่างประหยัด และการปล่อยเสียงรบกวนที่ต่ำ

2.เครื่องยนต์ที่ทรงพลัง

เครื่องยนต์อันทรงพลังช่วยให้การปูคอนกรีตเป็นไปอย่างมีประสิทธิภาพตลอดเวลาด้วยกำลังและแรงบิดที่เหมาะสมที่สุด

3. แนวคิดการทำงานมาตรฐาน แผงควบคุมที่ปรับตามหลักสรีรศาสตร์และจัดระเบียบอย่างชัดเจน

แผงควบคุมมีหน้าจอที่ทันสมัยและสัญลักษณ์ที่ชัดเจนและไม่ใช้ภาษา จึงทำให้การทำงานภาคสนามมีประสิทธิภาพมากขึ้น แนวคิดการทำงานมาตรฐานที่อธิบายตัวเองได้ซึ่งใช้ในรุ่นต่างๆ ช่วยให้เกิดการทำงานร่วมกันที่ดีขึ้น

4. การเข้าถึงจุดบำรุงรักษาและตรวจสอบได้ง่าย ช่วยลดความต้องการในการบำรุงรักษา

5. ระบบควบคุมเครื่องจักรคุณภาพสูงซึ่งใช้ซอฟต์แวร์เฉพาะของ ZJAR PAVING ช่วยเพิ่มความปลอดภัยในการทำงานและขอบเขตการใช้งานของเครื่องปูพื้นแบบหน้าลื่น

6. ระบบการวินิจฉัยบริการ

ระบบการวินิจฉัยของ ZJAR PAVER พร้อมอินเทอร์เฟซมาตรฐาน ช่วยให้ช่างเทคนิคสามารถแก้ไขข้อผิดพลาดได้อย่างรวดเร็วโดยตรงที่หน้างาน

7. ระบบควบคุมความลาดชันขวาง

เทคโนโลยีควบคุมความลาดเอียงตามขวางแบบอิเล็กทรอนิกส์ที่เป็นนวัตกรรมที่พัฒนาโดย ARAN ช่วยลดเวลาตอบสนองของเครื่องจักรได้อย่างมาก ส่งผลให้ได้เอฟเฟกต์การปูผิวทางตามต้องการ

8. การปรับความเร็ว (การเดินเครื่องและการควบคุมความเร็ว)

การปรับความเร็วด้วยความช่วยเหลือของคอมพิวเตอร์ของแต่ละหน่วยรางช่วยให้สามารถปฏิบัติตามข้อกำหนดอย่างแม่นยำ แม้ว่าจะปูทางรอบทางโค้งก็ตาม

9. การแปลงอย่างรวดเร็วระหว่างการขนส่งและการขนส่งที่ง่ายดาย

ความพยายามขั้นต่ำที่จำเป็นในการดัดแปลงเครื่องปูพื้นระหว่างการขนส่งช่วยลดต้นทุนการดำเนินงาน ความคล่องตัวและขนาดเครื่องจักรที่กะทัดรัดทำให้การขนส่งเป็นเรื่องง่าย

ฉากการใช้งาน:

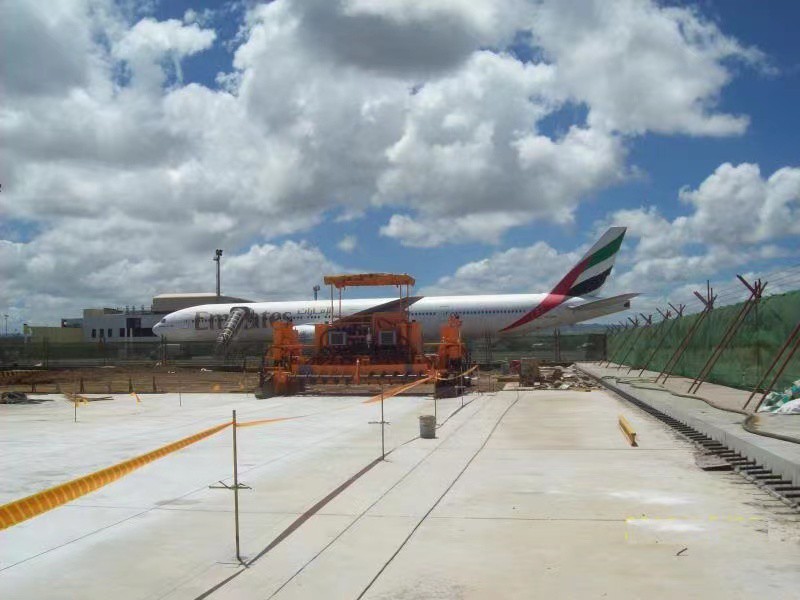

งานก่อสร้างลานกว้างและสนามบิน

การก่อสร้างถนนและอุโมงค์

ทางเท้าแบบขึ้นรูปลื่น พื้นผิวเรียบและมีความแน่นดี

การขึ้นรูปขั้นตอนเดียวทำให้มีมุมและขอบที่สวยงามและเรียบร้อย

การทำงานที่แม่นยำด้วยระบบปรับระดับอัตโนมัติทำให้พื้นผิวถนนมีความสม่ำเสมอมาก

ในหลายภูมิภาคของเอเชียตะวันออกเฉียงใต้ จำเป็นต้องวางตาข่ายเหล็กไว้ภายในทางเท้าคอนกรีต

และบางโครงการจำเป็นต้องวางแท่งผูกตามยาวไว้ในแบบคอนกรีต ซึ่งสามารถวางล่วงหน้าด้วยมือได้เช่นกัน

การประยุกต์ใช้กลไกในการใส่แท่งดึงอัตโนมัติ

Wออร์กกิ้งPหลักการ:

รถบรรทุกคอนกรีตเทส่วนผสมคอนกรีตด้านหน้าเครื่องโรยปูน เครื่องปูผิวทางเคลื่อนไปข้างหน้าด้วยความเร็วที่กำหนด กลไกการทำงานเริ่มทำงาน เครื่องโรยปูนแบบเกลียวจะแยกคอนกรีตที่สะสมในทิศทางซ้ายและขวา และกระจายให้ทั่วด้านหน้าเครื่องขูด แผ่นขูดชั่วคราวซึ่งปรับความสูงได้ด้วยระบบไฮดรอลิก จะขูดคอนกรีตซีเมนต์ให้ได้ความหนาที่ต้องการก่อนปูผิวทาง แท่งสั่นสะเทือนแบบเสียบแปลงความถี่จะสั่นที่ความถี่ที่กำหนดเพื่อไล่อากาศที่ผสมอยู่ในคอนกรีตระหว่างการผสมออกไป จากนั้นจึงขจัดรูพรุน

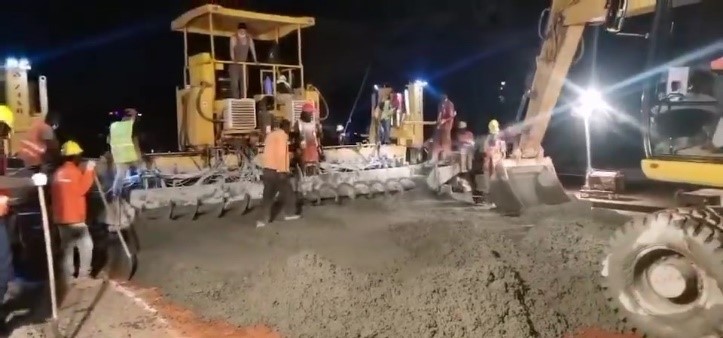

การก่อสร้างถนนในเขตเมืองในภูมิภาคเอเชียตะวันออกเฉียงใต้ ซึ่งถนนได้รับการปูผิวทางครึ่งหนึ่งตามลำดับ

ในประเทศกัมพูชา

ทางหลวงชั้น 1 ในเมืองปูเอร์โตปรินเซส ประเทศฟิลิปปินส์

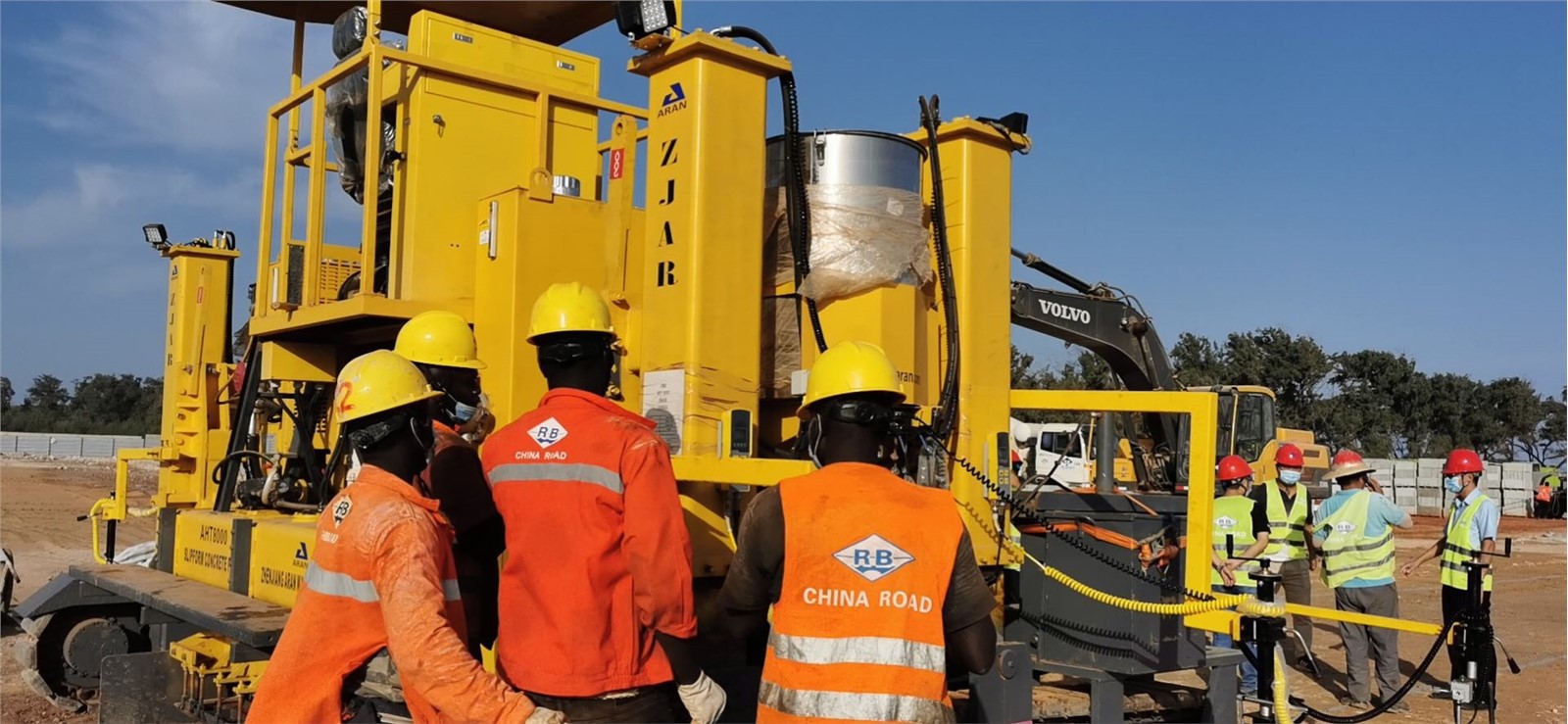

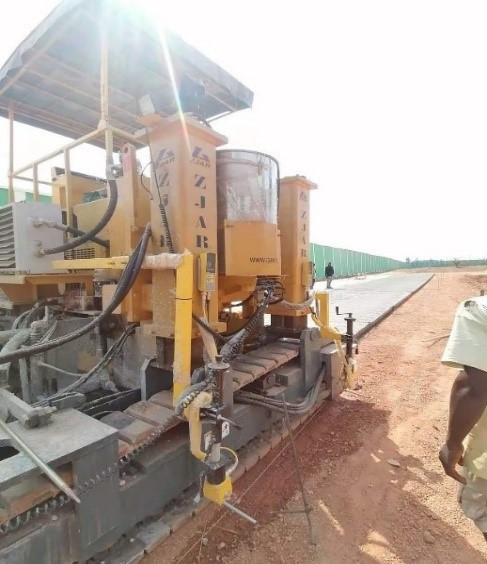

ฉากการก่อสร้างในแอฟริกาในไนจีเรีย มาดากัสการ์ เซเนกัล และมอริเชียส

การปูทางแบบประสานกัน ประสิทธิภาพการทำงานสูง

เพื่อหลีกเลี่ยงสิ่งกีดขวาง จำเป็นต้องใช้แบบหล่อคอนกรีตเรียบง่ายหลายแบบจึงจะปูผิวใหม่ได้เสร็จ

สองตัวเลือกในการโหลดสำหรับการขนส่งทางทะเล:

ไม่จำเป็นต้องถอดชิ้นส่วนขนาดใหญ่ เครื่องจักรทั้งหมดจะถูกจัดส่งในคอนเทนเนอร์แบบชั้นวางแบน เมื่อขนส่งไปที่ไซต์ก่อสร้าง เครื่องจะทำงานได้หลังจากประกอบอุปกรณ์เสริมจำนวนเล็กน้อย ดังที่แสดงในภาพด้านบน

แยกชิ้นส่วนรางเลื่อนออกเป็นชิ้นเล็กชิ้นน้อยแยกกันและใส่ลงในคอนเทนเนอร์ตามลำดับ เมื่อส่งมอบถึงไซต์งาน ต้องมีการประกอบชิ้นส่วนจำนวนมากก่อนจึงจะนำไปก่อสร้างได้

การโหลดเพื่อการขนส่งทางบก:

การบรรทุกสินค้าเพื่อการขนส่งทางบก: ยกเครื่องปูพื้นขึ้นบนเทรลเลอร์แพลตฟอร์ม

ขับเครื่องปูพื้นขึ้นไปบนรถพ่วงแพลตฟอร์มจากโครงรองรับการเดินเฉพาะที่ติดตั้งด้านข้าง

การขนส่งทางถนนระยะไกลด้วยรถเทรลเลอร์พื้นเรียบ

ใบรับรอง ISO ใบรับรอง CE

บริการหลังการขาย:

โดยผ่านความร่วมมือ การบูรณาการ และการปรับโครงสร้างใหม่ บริษัท ARAN ได้ปรับปรุงความแข็งแกร่งทางเทคนิคอย่างรอบด้าน และสร้างกลไกการพัฒนาก้าวกระโดดใหม่

ARAN จะสอดคล้องกับแนวคิดองค์กรของ "การสร้างมูลค่าให้แก่ผู้ใช้" และเพิ่มขีดความสามารถในการแข่งขันหลักเพื่อบรรลุการก้าวกระโดดครั้งใหม่ของ Zhenjiang Aran Machinery Co., LTD

ความมุ่งมั่นในการบริการหลังการขายผลิตภัณฑ์

ผู้ผลิตจะรับประกันคุณภาพของอุปกรณ์ (ยกเว้นการใช้งานปกติ ชิ้นส่วนเครื่องยนต์และวัสดุสิ้นเปลือง) เป็นเวลา 12 เดือนหลังจากชำระเงิน ในช่วงระยะเวลารับประกัน ผู้ขายจะรับประกันการทำงานของอุปกรณ์อย่างเต็มที่ ในช่วงระยะเวลารับประกัน หากเกิดความล้มเหลวด้านคุณภาพหรือความเสียหายใดๆ ในระหว่างการทำงานของอุปกรณ์ ผู้ขายจะจัดส่งชิ้นส่วนอะไหล่ดังกล่าวไปยังผู้ใช้โดยเครื่องบิน โดยผู้ขายจะเป็นผู้รับผิดชอบค่าใช้จ่าย

หลังจากขายเครื่องปูพื้นคอนกรีตแล้ว ตามคำขอของผู้ใช้ปลายทาง วิศวกรบริการมืออาชีพจากสถานีบริการเคลื่อนที่ในประเทศหรือต่างประเทศจะถูกส่งไปที่ไซต์งานโดยไม่เสียค่าใช้จ่ายเพื่อติดตั้ง ทดสอบการใช้งาน และฝึกอบรมทางเทคนิคเป็นเวลา 15 วัน ผู้ใช้จะต้องรับผิดชอบค่าตั๋วเครื่องบินไปกลับที่ไซต์งานและค่าขนส่งภายในพื้นที่สำหรับเจ้าหน้าที่บริการมืออาชีพ นอกจากนี้ หากโครงการของผู้ซื้อต้องการบริการทางเทคนิคเพิ่มเติมหลังจากการทดสอบการใช้งานและฝึกอบรมทางเทคนิคเสร็จสิ้น ผู้ขายจะจัดให้วิศวกรบริการขยายเวลาการเข้าพักหรือเยี่ยมชมไซต์งาน

บริษัทจะปรับปรุงผลิตภัณฑ์และรับประกันการบริการอย่างต่อเนื่อง หลังจากได้รับแจ้งความต้องการบริการจากผู้ซื้อแล้ว เราจะตอบกลับเป็นลายลักษณ์อักษรภายใน 24 ชั่วโมง เสนอวิธีการจัดการที่เกี่ยวข้อง และจัดส่งชิ้นส่วนทางอากาศหรือด่วนไปยังไซต์ของผู้ใช้ในเวลาที่สั้นที่สุด เพื่อให้ผู้ใช้ในต่างประเทศของเราได้รับบริการทางเทคนิคตลอดอายุการใช้งานและการจัดหาชิ้นส่วนอะไหล่

การรับประกันคุณภาพสำหรับกระบวนการผลิตและการผลิต

บริษัทให้บริการปรับแต่งอุปกรณ์ตามความต้องการของผู้ใช้โดยยึดหลักการ "ทั้งหมดสำหรับผู้ใช้" โดยอิงจากเทคโนโลยีขั้นสูงจากต่างประเทศ ร่วมกับเงื่อนไขการก่อสร้างถนนในประเทศจริง Zhenjiang Aran ได้ปรับปรุงและพัฒนาการออกแบบผลิตภัณฑ์อย่างต่อเนื่อง และได้พัฒนาผลิตภัณฑ์กลุ่มปูถนนและอุปกรณ์ผสมถนนหลายชุด ในขณะเดียวกัน บริษัทยังได้ฝึกฝนทักษะเพื่อพัฒนาผลิตภัณฑ์ก่อสร้างถนนประเภทใหม่ ด้วยเทคโนโลยีชั้นนำ จิตวิญญาณแห่งนวัตกรรม คุณภาพที่เชื่อถือได้ และการรับประกันบริการ Zhenjiang Aran จึงทำการตลาดผลิตภัณฑ์ไปทั่วโลกแล้ว ในจีน แอฟริกา ยุโรปตะวันออก อินเดีย ละตินอเมริกา ตะวันออกกลาง รัสเซีย และเอเชียตะวันออกเฉียงใต้ Zhenjiang Aran กำลังช่วยสร้างอนาคตที่สวยงามให้กับโลก
