อุปกรณ์ก่อสร้างถนนคอนกรีต

ข้อมูลจำเพาะ:

เอเอชที4000/อา.เอช.ที.6000/AHT8000/AHT7500S

* :หากต้องการความกว้างการปูพื้นฐานให้เลือก 2,500 มม. หรือ 3,500 มม. และสามารถเพิ่มความกว้างการปูได้ทุกๆ 250 มม. หรือ 300 มม.

ได้รับการปรับแต่งโดยลูกค้าตามความต้องการในการก่อสร้างจริง

**:ตัวเลือก 1 -- QSB6.7-C220-30, Cummins, 163 กิโลวัตต์/2200 รอบต่อนาที;

ตัวเลือก2--TAD850VE, Volvo160kW/2200rpm

***:ตัวเลือก -QSB6.7-C260-30, คัมมินส์, 194 กิโลวัตต์/2200 รอบต่อนาที

ข้อมูลและข้อมูลจำเพาะทั้งหมดถูกต้อง ณ เวลาที่พิมพ์และอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

คุณสมบัติ

一,ลักษณะการทำงาน:

เอเอชที4000/6000เครื่องปูคอนกรีต /8500/7500S ขับเคลื่อนด้วยระบบไฮดรอลิกทั้งหมด ควบคุมด้วยคอมพิวเตอร์รวมศูนย์ พร้อมการตรวจสอบแบบเรียลไทม์และการวินิจฉัยตนเอง และระบบปรับระดับและติดตามอัตโนมัติ

● ภาพรวม

เครื่องจักรที่มีมาตรฐานสูง เป็นนวัตกรรมใหม่ ขั้นสูง และใช้งานได้จริงนี้เป็นอุปกรณ์เฉพาะสำหรับการก่อสร้างถนนคอนกรีต และทางเท้าจัตุรัส และสนามบิน

●การปูทางคอนกรีตแบบสลิปฟอร์มที่มีความยืดหยุ่นสูง

เครื่องปูผิวทางคอนกรีตแบบใบลื่นสามารถปูผิวทางคอนกรีตมาตรฐานได้อย่างแม่นยำด้วยความกว้างตั้งแต่ 3.0 ม. - 8.5 ม. และความหนาถึง 450 มม.

●ระบบการจัดการเครื่องยนต์ที่มีประสิทธิภาพ

การตั้งค่าโหมด ECO จะปรับกำลังเครื่องยนต์โดยอัตโนมัติเพื่อให้มั่นใจว่าดีเซลจะสิ้นเปลืองเชื้อเพลิงอย่างมีประสิทธิภาพและปล่อยเสียงรบกวนต่ำ AHT6000/8500/7500S ติดตั้งเครื่องยนต์ VOLVO TAD552VE/TAD851VE/TAD852VE ซึ่งมีเทคโนโลยีเครื่องยนต์ประสิทธิภาพสูงที่ล้ำสมัย (กำลังขับสูงสุด 210 กิโลวัตต์/290 แรงม้า) ที่ตรงตามมาตรฐานการปล่อยไอเสีย EC Stage IIIA

●ระบบพวงมาลัยและขับเคลื่อนความแม่นยำสูง

ระบบปรับระดับและติดตามอัตโนมัติเพื่อให้แน่ใจว่าการปูทางจะเรียบ ตรง และนุ่มนวลเมื่อเข้าโค้ง ระบบควบคุมอัจฉริยะและระบบบังคับเลี้ยวแบบป้องกันการลื่นไถลเพื่อการทำงานที่ราบรื่นอย่างยิ่งช่วยให้การปูทางคอนกรีตมีความตรงและแม่นยำ

●กลไกการอัดคอนกรีต

เครื่องปูพื้นติดตั้งระบบขับเคลื่อนด้วยเครื่องสั่นไฮดรอลิก โดยมีข้อต่อไฮดรอลิกมาตรฐาน 14 ตัว (ตัวเลือก: 9 หรือ 18 ตัว) สามารถทำงานพร้อมกันได้ คือ การกระจาย การขูด การสั่น การอัด และการอัดขึ้นรูป ขณะปูชั้นรองรับและถนนคอนกรีต

●การออกแบบเครื่องจักรที่ทนทานaและทนทานแม่พิมพ์ปูถนน

การออกแบบที่แข็งแกร่งรับประกันการปูคอนกรีตที่แม่นยำและสม่ำเสมอภายใต้สภาพพื้นที่ที่ยากลำบาก เครื่องปูคอนกรีตนี้สามารถใช้ร่วมกันได้กับแม่พิมพ์ปูคอนกรีตแบบเมตริกขนาด 8.5 ม. (หรือ 9 ม.) ซีรีส์ขนาด 3.0 ม. ถึง 8.5 ม. มาพร้อมกับพื้นรองเท้าแบบกันสึกมาตรฐานและสามารถติดตั้งโปรไฟล์มงกุฎเสริมได้

●หลักสรีรศาสตร์และการจัดการที่สมบูรณ์แบบ

แพลตฟอร์มของผู้ปฏิบัติงานมีการออกแบบตามหลักสรีรศาสตร์ แนวคิดการทำงานที่เป็นมิตรกับผู้ใช้ และการมองเห็นที่ยอดเยี่ยม ระบบขับเคลื่อนอิสระแบบไฮดรอลิกทั้งหมด ไมโครคอมพิวเตอร์พร้อมจอแสดงผลและความสามารถในการวินิจฉัยด้วยตนเอง ออกแบบตามหลักสรีรศาสตร์พร้อมระบบควบคุมอัจฉริยะเพื่อความสะดวกสบายในการใช้งาน

●การออกแบบเครื่องจักรแบบโมดูลาร์อย่างสมบูรณ์

การออกแบบแบบโมดูลาร์ทำให้สามารถปรับเปลี่ยนและอัปเกรดด้วยตัวเลือกใหม่ๆ ตามความต้องการของผู้ใช้ได้อย่างยืดหยุ่น ขนาดกะทัดรัดและข้อกำหนดการติดตั้งเพิ่มเติมขั้นต่ำทำให้โหลดได้ง่ายและขนส่งได้ประหยัด สามารถติดตั้งเดือยแท่งหรือคานแกว่งและตัวทำให้เรียบพิเศษเข้ากับเครื่องจักรได้ระหว่างการขนส่ง

เฟผู้ใหญ่ (9)

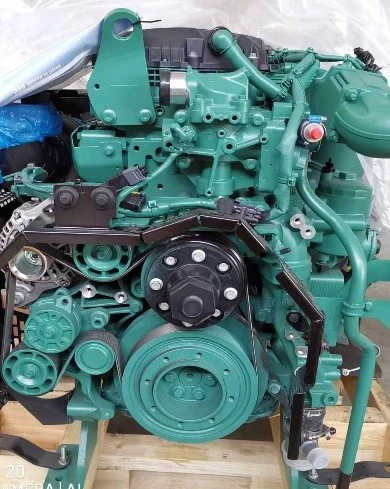

เครื่องยนต์

เครื่องยนต์ Volvo / Cummins ระบายความร้อนด้วยน้ำ ทรงพลัง สำรองแรงบิดสูง

สิ้นเปลืองน้ำมันต่ำ ปล่อยมลพิษสอดคล้องกับสภาพแวดล้อมยุโรป

อุปกรณ์สั่นสะเทือน – ความถี่สูงมาก การสั่นสะเทือนรุนแรง ความหนาแน่นสูงของพื้นผิวด้านบน

ระบบปรับระดับอัตโนมัติ – ระบบปรับระดับและการติดตามอัตโนมัติช่วยให้แน่ใจว่าพื้นผิวปูถนนเรียบเสมอกันและถนนตรง

แผ่นขูด – กระบอกสูบไฮดรอลิก 2 ตัวเพื่อควบคุมปริมาณคอนกรีตที่เข้าสู่แม่แบบการขึ้นรูป ซึ่งสามารถเคลื่อนขึ้นและลงได้ทั้งหมดหรือเคลื่อนขึ้นและลงอย่างอิสระทั้งด้านซ้ายและด้านขวา

ระบบการเดินทาง

ระบบขับเคลื่อนไฮดรอลิกสองตัวและการควบคุมไมโครคอมพิวเตอร์ช่วยให้ควบคุมความเร็วคงที่ที่กำหนดไว้ล่วงหน้า วิ่งในแนวตรงได้ถูกต้อง และบังคับเลี้ยวได้อย่างนุ่มนวลเมื่อเข้าโค้ง

การออกแบบตามหลักสรีรศาสตร์และแนวคิดการใช้งานที่สมบูรณ์แบบ

แพลตฟอร์มสำหรับผู้ปฏิบัติงานที่ออกแบบตามหลักสรีรศาสตร์มาพร้อมกับแนวคิดการทำงานที่เป็นมิตรกับผู้ใช้และทัศนวิสัยที่ยอดเยี่ยมซึ่งทำให้ผู้ปฏิบัติงานทำงานได้ง่ายขึ้น

การหล่อลื่นแบบรวมศูนย์

การหล่อลื่นแบบรวมศูนย์สามารถทำได้โดยอัตโนมัติ เติมจารบีหล่อลื่นให้กับชิ้นส่วนที่อุณหภูมิสูงและตัวขับเคลื่อน ช่วยยืดระยะเวลาการสึกหรอได้อย่างมีประสิทธิภาพ ปรับปรุงความน่าเชื่อถือของการงัดแงะและการป้อนอย่างมาก

อุปกรณ์มาตรฐานหรืออุปกรณ์เสริม

1. เครื่องสั่นไฮโดรลิก

เครื่องปูพื้นมาพร้อมกับการเชื่อมต่อไฮดรอลิก 14 จุดเพื่อจ่ายพลังงานให้กับเครื่องสั่นไฮดรอลิก (มีให้เลือกใช้ตามต้องการ 9 หรือ 24 จุด)

2. ตัวแทรกแถบด้านข้างแบบแยก

เครื่องสอดแท่งผูกด้านข้างที่ติดตั้งไว้ทั้งสองด้านจะสอดแท่งผูกโดยอัตโนมัติเพื่อปูผิวทางข้างเคียง

3. ตัวสอดแท่งยึดตามยาว (เฉพาะสำหรับ AHT8500/ SF7500S)

เหล็กยึดตามยาวจะถูกใส่เข้าไปโดยอัตโนมัติเพื่อป้องกันไม่ให้แผ่นพื้นแตกออกจากกันที่ข้อต่อตามยาว

4.ตัวเลือกความนุ่มนวลพิเศษ

พื้นผิวเรียบเนียนเป็นพิเศษที่ทำจากวัสดุคุณภาพสูง ช่วยให้มั่นใจได้ถึงคุณภาพพื้นผิวที่สมบูรณ์แบบ

5. อุปกรณ์เสริมสำหรับแทรกลำแสงสั่น (เฉพาะสำหรับ AHT7500S)

คานแกว่งรับน้ำหนักที่ขับเคลื่อนด้วยนอกรีตพร้อมฟังก์ชันยกอัตโนมัติเมื่อเครื่องหยุดสามารถขจัดสิ่งผิดปกติใดๆ บนพื้นถนนคอนกรีตได้

6. ตัวแทรก DBI เสริม (เฉพาะสำหรับ AHT7500S)

เครื่องใส่เดือยยึดแบบขยาย (DBI) ติดตั้งอยู่บนโครงเครื่อง (สำหรับ AHT7500S เท่านั้น) มีฟังก์ชันใส่อัตโนมัติเสริมที่สามารถใส่เดือยยึดเข้าในตำแหน่งที่แน่นอนได้

ข้อดีของเครื่องปูพื้นแบบ Slipform รุ่น AHT4000/6000/8500/7500S

1. เครื่องยนต์ทรงพลัง

เครื่องยนต์อันทรงพลังรับประกันการปูคอนกรีตอย่างมีประสิทธิภาพในช่วงกำลังและแรงบิดที่เหมาะสมตลอดเวลา

2. การจัดการเครื่องยนต์ในโหมด Eco ที่ได้รับการเพิ่มประสิทธิภาพการทำงาน

โหมด ECO สามารถปรับกำลังเครื่องยนต์โดยอัตโนมัติตามความต้องการด้านประสิทธิภาพ เพื่อรับประกันประสิทธิภาพเครื่องยนต์ที่เหมาะสม การใช้น้ำมันดีเซลอย่างประหยัด และการปล่อยเสียงรบกวนที่ต่ำ

3. แนวคิดการทำงานมาตรฐาน, แผงควบคุมที่ปรับตามหลักสรีรศาสตร์, จัดระเบียบอย่างชัดเจน

แผงควบคุมมีหน้าจอที่ทันสมัยและสัญลักษณ์ที่ชัดเจนและไม่ใช้ภาษา จึงช่วยให้การปฏิบัติงานในสถานที่มีประสิทธิภาพมากขึ้น แนวคิดการทำงานแบบมาตรฐานที่อธิบายตัวเองได้ซึ่งใช้ในรุ่นต่างๆ ช่วยให้เกิดผลการทำงานร่วมกันที่ดีขึ้น

4. การเข้าถึงจุดบำรุงรักษาและตรวจสอบได้ง่าย ช่วยลดความต้องการในการบำรุงรักษา

5. ระบบควบคุมเครื่องจักรคุณภาพสูงที่ใช้ซอฟต์แวร์เฉพาะของ ZJAR PAVING ช่วยเพิ่มความปลอดภัยในการทำงานและขอบเขตการใช้งานของเครื่องปูพื้น

6. ระบบการวินิจฉัยบริการ

ZJAR PAVER ระบบวินิจฉัยการบริการพร้อมอินเทอร์เฟซมาตรฐาน ช่วยให้ช่างเทคนิคสามารถแก้ไขข้อผิดพลาดได้อย่างรวดเร็วโดยตรงในสถานที่

7. ระบบควบคุมความลาดชันขวาง

เทคโนโลยีควบคุมความลาดเอียงตามขวางแบบอิเล็กทรอนิกส์ที่เป็นนวัตกรรมที่พัฒนาโดย ARAN ช่วยลดเวลาตอบสนองของเครื่องจักรได้อย่างมาก ส่งผลให้ได้เอฟเฟกต์การปูผิวทางตามต้องการ

8. การปรับความเร็ว (การเดินเครื่องและการควบคุมความเร็ว)

การปรับความเร็วด้วยความช่วยเหลือของคอมพิวเตอร์ของแต่ละหน่วยรางช่วยให้สามารถปฏิบัติตามข้อกำหนดอย่างแม่นยำ แม้ว่าจะปูทางรอบทางโค้งก็ตาม

9. การแปลงอย่างรวดเร็วระหว่างการขนส่งและการขนส่งที่ง่ายดาย

ความพยายามขั้นต่ำที่จำเป็นในการดัดแปลงเครื่องปูพื้นระหว่างการขนส่งช่วยลดต้นทุนการดำเนินงาน ความคล่องตัวและขนาดเครื่องจักรที่กะทัดรัดทำให้การขนส่งเป็นเรื่องง่าย

ฉากการใช้งาน:

ฉากการก่อสร้างจัตุรัสและสนามบิน

ภาพการก่อสร้างถนนและอุโมงค์

การขึ้นรูปขั้นตอนเดียวด้วยมุมและขอบที่สวยงามและเรียบร้อย

การทำงานที่แม่นยำด้วยระบบปรับระดับอัตโนมัติทำให้พื้นผิวถนนมีความสม่ำเสมอมาก

ในหลายภูมิภาคของเอเชียตะวันออกเฉียงใต้ จำเป็นต้องวางตาข่ายเหล็กไว้ภายในทางเท้าคอนกรีต

และบางโครงการจำเป็นต้องวางแท่งผูกตามยาวไว้ในแบบคอนกรีต ซึ่งสามารถวางล่วงหน้าด้วยมือได้เช่นกัน

การประยุกต์ใช้กลไกในการใส่แท่งดึงอัตโนมัติ

Wออร์กกิ้งPหลักการ:

คอนกรีตจะถูกเทด้วยส่วนผสมคอนกรีตด้านหน้าเครื่องกระจาย แผ่นปูพื้นจะเคลื่อนที่ไปข้างหน้าด้วยความเร็วที่กำหนด กลไกการทำงานจะเริ่มทำงาน เครื่องกระจายแบบสกรูจะแยกคอนกรีตที่สะสมในทิศทางซ้ายและขวา และกระจายให้ทั่วด้านหน้าเครื่องขูด ความสูงของเครื่องขูดชั่วคราวสามารถปรับได้ด้วยระบบไฮดรอลิกเพื่อขูดคอนกรีตซีเมนต์ให้ได้ความหนาก่อนปูที่ต้องการ แท่งสั่นสะเทือนแบบเสียบปลั๊กที่มีความถี่แปรผันจะสั่นสะเทือนที่ความถี่ที่กำหนดเพื่อไล่อากาศที่ผสมอยู่ในคอนกรีตระหว่างกระบวนการผสม จากนั้นจึงขจัดรูพรุน

การก่อสร้างสี่เหลี่ยม

.

การก่อสร้างถนนในเขตเมืองในภูมิภาคเอเชียตะวันออกเฉียงใต้ ซึ่งถนนได้รับการปูผิวทางครึ่งหนึ่งตามลำดับ

ในช่วงเวลาสั้นๆ งานปูถนนคอนกรีตก็เสร็จอย่างรวดเร็วด้วยการก่อสร้างที่เข้มข้นสูง ในกัมพูชา

คุณภาพการก่อสร้างและประสิทธิภาพการทำงานที่ได้รับการปรับปรุงอย่างมากได้รับการยกย่องอย่างสูงจากเจ้าของในท้องถิ่น

ฉากการก่อสร้างในแอฟริกาในไนจีเรีย มาดากัสการ์ เซเนกัล และมอริเชียส

การปฏิบัติการปูทางแบบประสานกันทำให้มีประสิทธิภาพการทำงานสูง

การก่อสร้างปูพื้น หากคุณต้องการหลีกเลี่ยงสิ่งกีดขวาง จำเป็นต้องใช้แบบหล่อคอนกรีตเรียบง่ายหลาย ๆ อันเพื่อให้การปูพื้นใหม่เสร็จสมบูรณ์

ทางหลวงชั้น 1 ในเมืองปูเอร์โตปรินเซส ประเทศฟิลิปปินส์

สองตัวเลือกในการโหลดสำหรับการขนส่งทางทะเล:

ไม่จำเป็นต้องถอดชิ้นส่วนขนาดใหญ่ เครื่องทั้งหมดจะถูกจัดส่งในคอนเทนเนอร์แบบชั้นวางแบน เมื่อขนส่งไปยังไซต์งาน เครื่องจะสามารถทำงานได้หลังจากประกอบอุปกรณ์เสริมจำนวนเล็กน้อย ดังที่แสดงในภาพด้านบน

แยกชิ้นส่วนรางเลื่อนออกเป็นชิ้นเล็กชิ้นน้อยแยกกันและใส่ลงในคอนเทนเนอร์ตามลำดับ เมื่อส่งมอบถึงไซต์งาน ต้องมีการประกอบชิ้นส่วนจำนวนมากก่อนจึงจะนำไปก่อสร้างได้

การโหลดเพื่อการขนส่งทางบก:

การบรรทุกสินค้าเพื่อการขนส่งทางบก: ยกเครื่องปูพื้นขึ้นบนเทรลเลอร์แพลตฟอร์ม

ขับเครื่องปูพื้นขึ้นไปบนรถพ่วงแพลตฟอร์มจากโครงรองรับการเดินเฉพาะที่ติดตั้งด้านข้าง

การขนส่งทางถนนระยะไกลด้วยรถเทรลเลอร์พื้นเรียบ

ใบรับรอง ISO ใบรับรอง CE

บริการหลังการขาย:

โดยผ่านความร่วมมือ การบูรณาการ และการปรับโครงสร้างใหม่ บริษัท ARAN ได้เพิ่มความแข็งแกร่งที่ครอบคลุม และสร้างกลไกการพัฒนาก้าวกระโดดใหม่

บริษัท ARAN จะดำเนินตามแนวคิดองค์กรของ "การสร้างมูลค่าให้แก่ผู้ใช้" และเพิ่มขีดความสามารถในการแข่งขันหลักเพื่อบรรลุการก้าวกระโดดครั้งใหม่ของ Zhenjiang Aran Machinery Co., LTD

ความมุ่งมั่นในการบริการหลังการขายผลิตภัณฑ์

ผู้ผลิตจะรับประกันคุณภาพของอุปกรณ์ (ยกเว้นการบริโภคปกติ ชิ้นส่วนเครื่องยนต์และวัสดุสิ้นเปลือง) เป็นเวลา 12 เดือนหลังจากชำระเงิน ในช่วงระยะเวลารับประกัน ผู้ขายจะรับประกันการทำงานของอุปกรณ์อย่างเต็มที่ ในช่วงระยะเวลารับประกัน หากเกิดความล้มเหลวด้านคุณภาพหรือความเสียหายใดๆ ในระหว่างการทำงานของอุปกรณ์ ผู้ขายจะขนส่งชิ้นส่วนอะไหล่ดังกล่าวทางอากาศไปยังผู้ใช้ โดยผู้ขายจะเป็นผู้รับผิดชอบค่าใช้จ่าย

หลังจากขายเครื่องปูพื้นคอนกรีตแล้ว ตามคำขอของผู้ใช้ปลายทาง วิศวกรบริการมืออาชีพจากสถานีบริการเคลื่อนที่ในประเทศหรือต่างประเทศจะถูกส่งไปที่ไซต์งานโดยไม่เสียค่าใช้จ่ายเพื่อติดตั้ง ทดสอบการใช้งาน และฝึกอบรมทางเทคนิคเป็นเวลา 15 วัน ผู้ใช้จะต้องรับผิดชอบค่าตั๋วเครื่องบินไปกลับที่ไซต์งานและค่าขนส่งภายในพื้นที่สำหรับเจ้าหน้าที่บริการมืออาชีพ นอกจากนี้ หากโครงการของผู้ซื้อต้องการบริการทางเทคนิคเพิ่มเติมหลังจากการทดสอบการใช้งานและฝึกอบรมทางเทคนิคเสร็จสิ้น ผู้ขายจะจัดให้วิศวกรบริการขยายเวลาการเข้าพักหรือเยี่ยมชมไซต์งาน

บริษัทจะปรับปรุงผลิตภัณฑ์และรับประกันการบริการอย่างต่อเนื่อง หลังจากได้รับแจ้งความต้องการบริการจากผู้ซื้อแล้ว เราจะตอบกลับเป็นลายลักษณ์อักษรภายใน 24 ชั่วโมง เสนอวิธีการจัดการที่เกี่ยวข้อง และจัดส่งชิ้นส่วนทางอากาศหรือด่วนไปยังไซต์ของผู้ใช้ในเวลาที่สั้นที่สุด เพื่อให้ผู้ใช้ในต่างประเทศของเราได้รับบริการทางเทคนิคตลอดอายุการใช้งานและการจัดหาชิ้นส่วนอะไหล่

การรับประกันคุณภาพสำหรับกระบวนการผลิตและการผลิต
